首页 > 产品中心 > 截止阀系列 > 铸钢截止阀 > J41H-16C良工铸钢截止阀J41H-16C良工截止阀

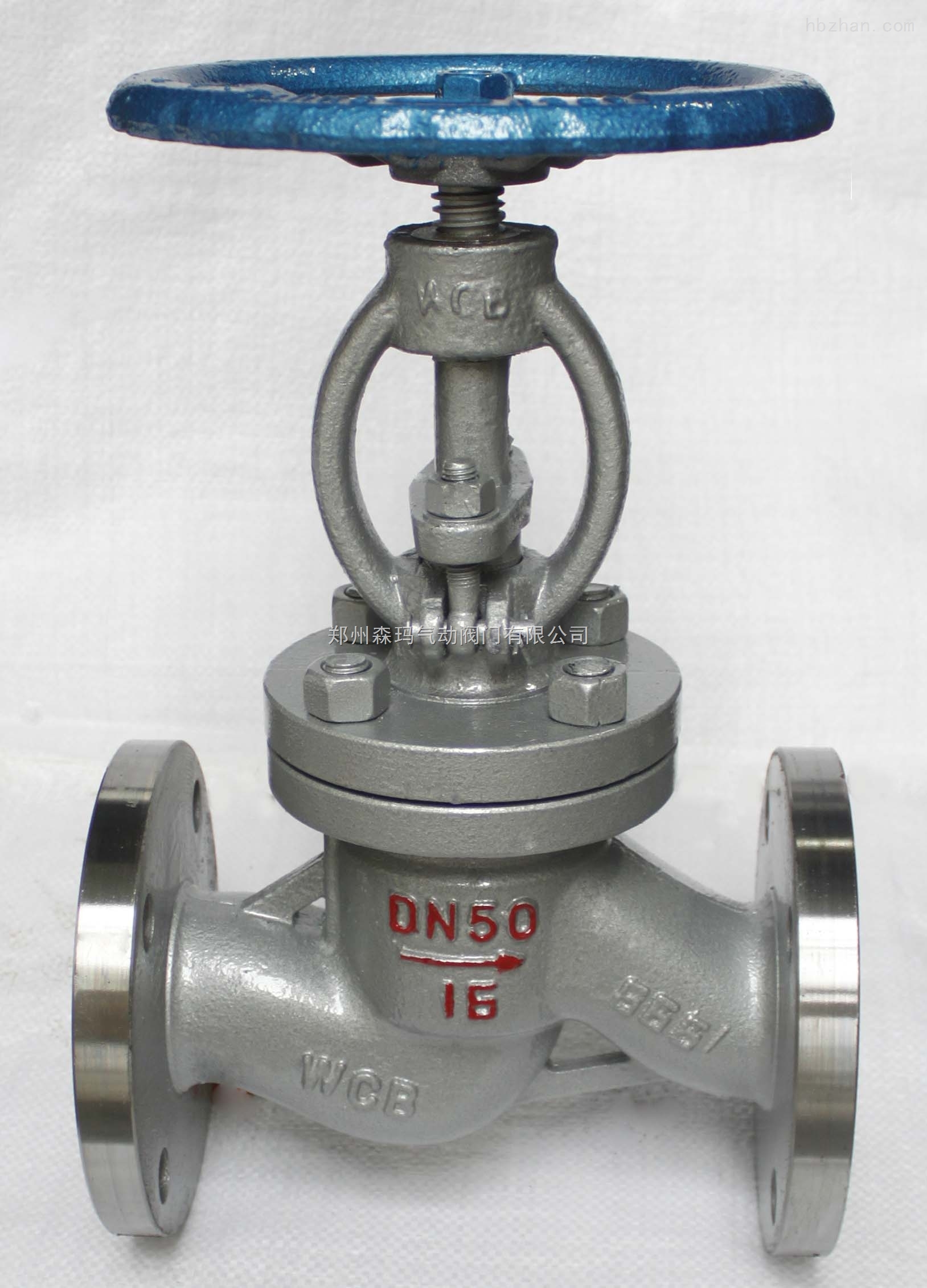

良工铸钢截止阀J41H-16C良工截止阀

良工铸钢截止阀J41H-16C良工截止阀

型    号: J41H-16C
报    价: 100
分享到:

良工铸钢截止阀J41H-16C良工截止阀J41H 型 PN16~PN160 钢制截止阀:手动、法兰连接、直通式、阀座密封面材料为 Cr13 系不锈钢、公称压力 PN16~PN160、阀体材料为碳素钢的截止阀。

J41H-16C良工铸钢截止阀J41H-16C良工截止阀的详细资料:

良工铸钢截止阀J41H-16C良工截止阀【产品说明】 J41H 型 PN16~PN160 钢制截止阀:手动、法兰连接、直通式、阀座密封面材料为 Cr13 系不锈钢、公称压力 PN16~PN160、阀体材料为碳素钢的截止阀。 良工铸钢截止阀J41H-16C良工截止阀【产品性能参数】 J41H 型 PN16~PN160 钢制截止阀主要性能参数 型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质 J41H-16C~160C 16~160 1.6~16.0 ≤425 水、蒸汽、油品 【产品零部件材料】 J41H 型 PN16~PN160 钢制截止阀零部件材料 型号 材料 阀体、阀盖 阀杆 密封面 填料 J41H-16C~160C 碳素钢 铬不锈钢 堆焊铁基合金 石棉、石墨、柔性石墨、聚四氟乙烯 【J41H 型 PN16 钢制截止阀产品外形及结构尺寸】 J41H 型 PN16 钢制截止阀外形及结构尺寸 (mm) DN L D D1 D2 b z×?d H D0 重量/KG 10 130 90 60 40 14 4×?14 198 120 5 15 130 95 65 45 14 4×?14 200 120 5.5 20 150 105 75 55 14 4×?14 243 140 7.3 25 160 115 85 65 14 4×?14 253 160 8 32 180 135 100 78 15 4×?18 280 160 12 40 200 145 110 85 16 4×?18 312 200 16 50 230 160 125 100 16 4×?18 321 200 16 65 290 180 145 120 18 4×?18 325 240 22 80 310 195 160 135 20 4×?18 355 240 31 100 350 215 180 155 20 4×?18 415 280 45 125 400 245 210 185 22 4×?18 460 320 80 150 480 280 240 210 24 8×?23 510 360 97 200 600 335 295 265 26 12×?23 590 360 169 【J41H 型 PN25 钢制截止阀产品外形及结构尺寸】 J41H 型 PN25 钢制截止阀外形及结构尺寸 (mm) DN L D D1 D2 b z×?d H D0 重量/KG 10 130 90 60 40 16 4×?14 198 120 4.9 15 130 95 65 45 16 4×?14 233 120 5.5 20 150 105 75 55 16 4×?14 275 140 7 25 160 115 85 65 16 4×?14 285 160 7.5 32 180 135 100 78 18 4×?18 302 180 8.5 40 200 145 110 85 18 4×?18 355 200 12.5 50 230 160 125 100 20 4×?18 362 240 16 65 290 180 145 120 22 8×?18 325 280 25 80 310 195 160 135 22 8×?18 369 280 30 100 350 230 190 165 24 8×?23 370 300 35 125 400 270 220 188 28 8×?18 558 400 89 150 480 300 250 218 30 8×?23 611 400 98 200 600 360 310 278 34 12×?25 721 400 170 【J41H 型 PN40 钢制截止阀产品外形及结构尺寸】 J41H 型 PN40 钢制截止阀外形及结构尺寸 (mm) DN L D D1 D2 b z×?d H D0 重量/KG 10 130 90 60 40 16 4×?14 198 120 4.5 15 130 95 65 45 16 4×?14 233 120 5 20 150 105 75 55 16 4×?14 275 140 7 25 160 115 85 65 16 4×?14 285 160 9 32 180 135 100 78 18 4×?18 302 160 12 40 200 145 110 85 18 4×?18 355 200 17 50 230 160 125 100 20 4×?18 373 240 24 65 290 180 145 120 22 8×?18 408 280 33 80 310 195 160 135 22 8×?18 436 320 44 100 350 230 190 160 24 8×?23 480 360 60 125 400 270 220 188 28 8×?25 558 400 89 150 480 300 250 218 30 8×?25 611 400 130 【J41H 型 PN63 钢制截止阀产品外形及结构尺寸】 J41H 型 PN63 钢制截止阀外形及结构尺寸 (mm) DN L D D1 D2 b z×?d H D0 重量/KG 15 170 105 75 55 18 4×?14 148 100 5 20 190 125 90 68 20 4×?18 150 100 6 25 210 135 100 78 22 4×?18 175 120 8 32 230 150 110 82 24 4×?23 200 140 11 40 260 165 125 95 24 4×?23 231 160 14 50 300 175 135 105 26 4×?23 262 180 18 65 340 200 160 130 28 8×?23 450 320 48 80 380 210 170 140 30 8×?23 485 360 56 100 430 250 200 168 30 8×?25 537 400 75 150 550 340 280 240 38 8×?34 646 450 175 【J41H 型 PN100 钢制截止阀产品外形及结构尺寸】 J41H 型 PN100 钢制截止阀外形及结构尺寸 (mm) DN L D D1 D2 b z×?d H D0 重量/KG 10 170 100 70 50 20 4×?14 - 100 5.7 15 170 105 75 55 20 4×?14 195 120 10 20 190 125 90 68 22 4×?18 228 120 13.5 25 210 135 100 78 24 4×?18 250 160 14 32 230 150 110 82 24 4×?23 326 200 14.3 40 260 165 125 95 26 4×?23 359 240 29.5 50 300 195 145 112 28 4×?25 414 280 48.5 65 340 220 170 138 32 8×?25 434 320 65 80 380 230 180 148 34 8×?25 547 400 92 100 430 265 210 172 38 8×?30 621 450 107 125 500 310 250 210 42 8×?34 - - - 150 550 350 290 250 46 12×?34 840 - 310 200 650 430 360 312 54 12×?41 925 - 590 250 775 500 430 382 60 12×?41 1015 - 850 300 900 585 500 442 70 12×?48 1200 - 1040 【J41H 型 PN160 钢制截止阀产品外形及结构尺寸】 J41H 型 PN160 钢制截止阀外形及结构尺寸 (mm) DN L D D1 D2 b z×?d H D0 重量/KG 15 170 110 75 52 24 4×?18 148 156 4.64 20 190 130 90 62 26 4×?23 156 161 7.42 25 210 140 100 72 28 4×?23 175 187 10.1 32 230 165 115 85 30 4×?25 200 214 12.3 40 260 175 125 92 32 4×?27 231 252 15.2 50 300 215 165 132 36 8×?25 262 291 29.7 郑州森玛气动阀门有限公司是家专业配套上海良工阀门厂有限公司阀门的企业,拥有气动执行器配套以下阀门品种: 闸阀,球阀,截止阀,止回阀,蝶阀,隔膜阀,旋塞阀,减压阀,安全阀,柱塞阀,调节阀,水利阀,疏水阀,盲板阀。 材质包括:塑料,铸铁,铸钢,铸铜,不锈钢,双相钢,铬钼钢,铬钼钒钢等 连接方式分为:内螺纹连接,外螺纹连接,对焊连接,承插焊连接,法兰连接,对夹连接 传动方式有:手动,气动,液动,电动 压力范围:0.6mpa-60mpa(150LB-2500LB) 设计技术标准分为国标,美标,日标,德标及非标标准。 传真  : 公司主页: www.d671x。。com客服 ——承诺是金,实干兴邦;森玛阀门,经久耐用—— 良工内螺纹截止阀 良工丝口截止阀 良工角式截止阀 良工低温高压截止阀 良工低温截止阀 良工低温焊接截止阀 良工氨用节流阀 良工氨用角式节流阀 良工直流式截止阀 良工氨用截止阀 良工保温截止阀 良工衬氟截止阀 良工衬胶截止阀 良工德标截止阀 良工低温截止阀 良工水封截止阀 良工电动截止阀 良工锻钢截止阀 良工法兰截止阀 良工高温高压截止阀 良工美标截止阀 良工国标截止阀 良工焊接截止阀 良工铜截止阀 良工角式截止阀 良工螺纹截止阀 良工气动截止阀 良工日标法兰截止阀 良工自密封Y型截止阀 良工内螺纹与承插焊Y型截止阀 良工直流式截止阀 良工截止阀
