一、产品概述

Q641F4-25C气动衬氟紧急切断阀是一种结合气动执行机构与衬氟截止阀技术的安全型控制阀门。其设计主要用于腐蚀性流体管道系统中，在接收到紧急信号或检测到异常工况时，能够快速、可靠地切断介质流动，防止事故扩大。该阀门特别适用于化工、制药、冶金、环保等对防腐及安全要求较高的行业。

二、型号解读

• Q：气动驱动

• 6：连接方式为法兰连接（符合国标PN25）

• 4：结构形式为衬里型（阀门内部衬有氟塑料）

• 1：直通式流道

• F4：密封面材料为聚四氟乙烯（PTFE）

• 25：公称压力为2.5MPa（PN25）

• C：阀体材质为铸钢（WCB）

三、主要技术参数

四、结构特点

1. 全衬氟设计

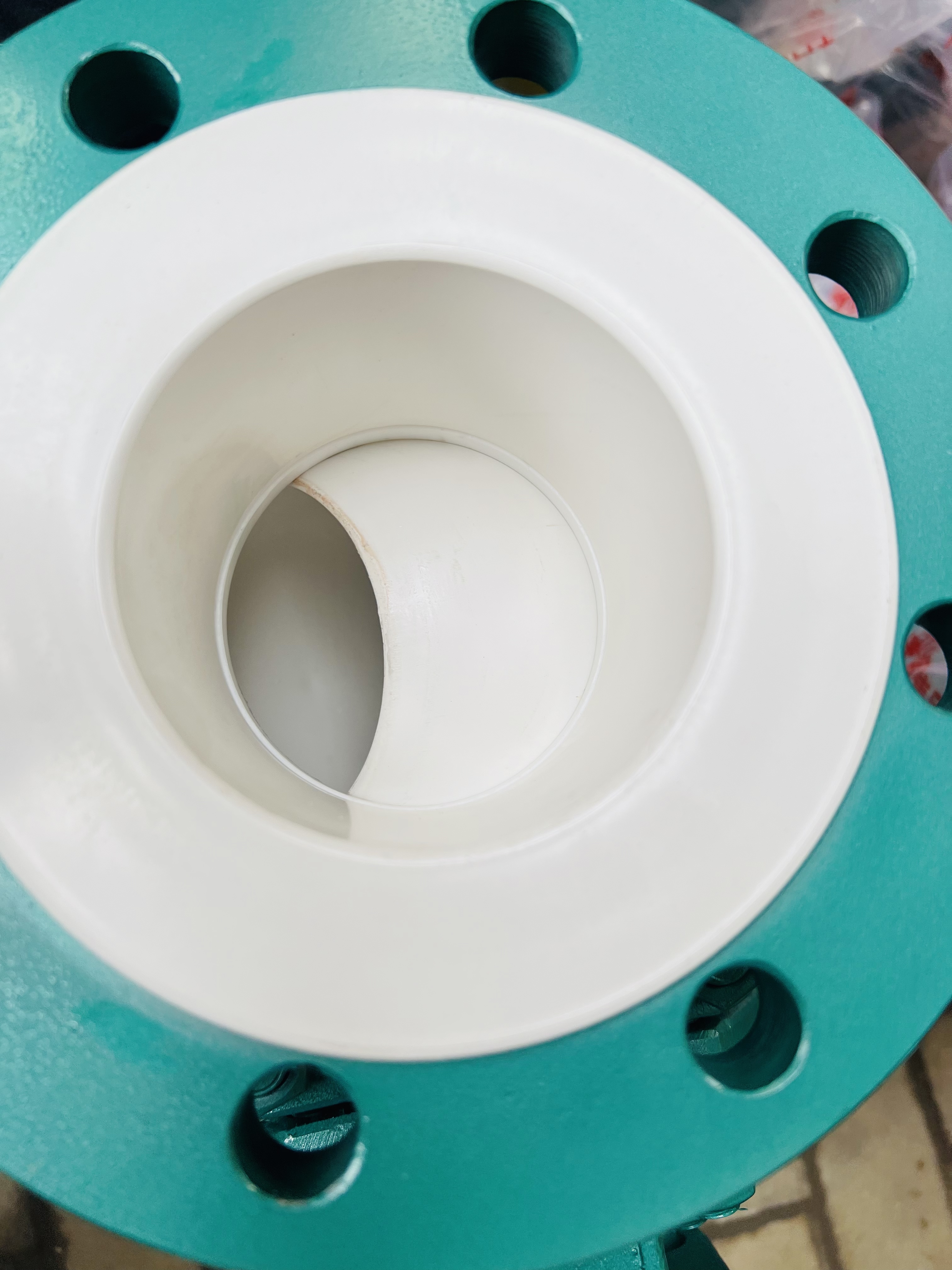

   阀体、阀盖、阀芯与介质接触部分均衬有厚度≥2mm的氟塑料（FEP/PFA/PTFE），形成完整隔离层，可抵御盐酸、硫酸、王水等强腐蚀介质。

2. 紧急切断功能
   配合气动执行器及电磁阀、限位开关等附件，可在火灾、泄漏、超压等紧急状态下实现远程或本地快速关闭。单作用气缸具备故障关（FC）或故障开（FO）模式。

3. 低启闭力矩
   衬氟材料摩擦系数低（≤0.1），配合精密加工的阀杆与填料，启闭顺畅，适合频繁操作。

4. 防火安全设计
   阀体与衬里之间设有金属背衬，在意外烧毁衬里时仍可依靠金属阀座实现临时密封，符合API 607防火标准。

5. 可视化位置指示
   顶部配备开度指示器及限位开关，可反馈阀门开关状态至DCS系统。

五、工作原理

当气动控制信号（通常为24V DC或220V AC）触发电磁阀换向时，压缩空气进入气动执行器气缸，推动活塞或拨叉转动，带动阀杆与阀芯作90°回转（或直线升降），实现阀门开启或关闭。在失去气源或电信号时，弹簧复位机构将阀门推至预设安全位置（常闭或常开）。

六、典型应用场景

• 化工反应釜进料/出料管线：防止腐蚀性物料泄漏

• 酸碱储罐紧急隔离：在液位超标或管道破裂时自动切断

• 环保废气/废液处理系统：保障处理装置安全

• 精细化工批次生产：实现自动化安全联锁

• 氯碱、氟化工、农药合成：强腐蚀环境下的切断阀

七、选型与安装建议

1. 选型要点

• 确认介质温度、浓度及是否含颗粒（影响衬里材料选择）

• 确定所需故障安全模式（FC或FO）

• 根据管道压力选择合适的气缸输出扭矩

• 防爆场合需配置防爆电磁阀及限位开关

2. 安装注意事项

• 阀体箭头方向应与介质流向一致

• 气源管路需加装空气过滤减压阀，保证气源干燥洁净

• 水平或垂直安装均可，但执行器应避免朝下

• 定期测试紧急切断功能，确保动作灵活

八、维护与保养

• 每月：检查气路接头是否漏气，手动测试阀门启闭

• 每季：清洁阀杆及填料处，补充润滑脂

• 每年：拆检衬里有无磨损或鼓包，更换老化的密封件

• 注意：严禁带压拆卸阀门；长期停用前应排空阀内介质并冲洗

九、产品优势总结

• 高耐腐蚀：全衬氟结构，适用于绝大多数强腐蚀介质

• 快速切断：气动驱动，响应时间短，安全冗余高

• 零泄漏：PTFE软密封，切断严密

• 适应性强：PN25压力等级覆盖常用工业管路

• 维护简便：衬里模块化设计，现场可更换

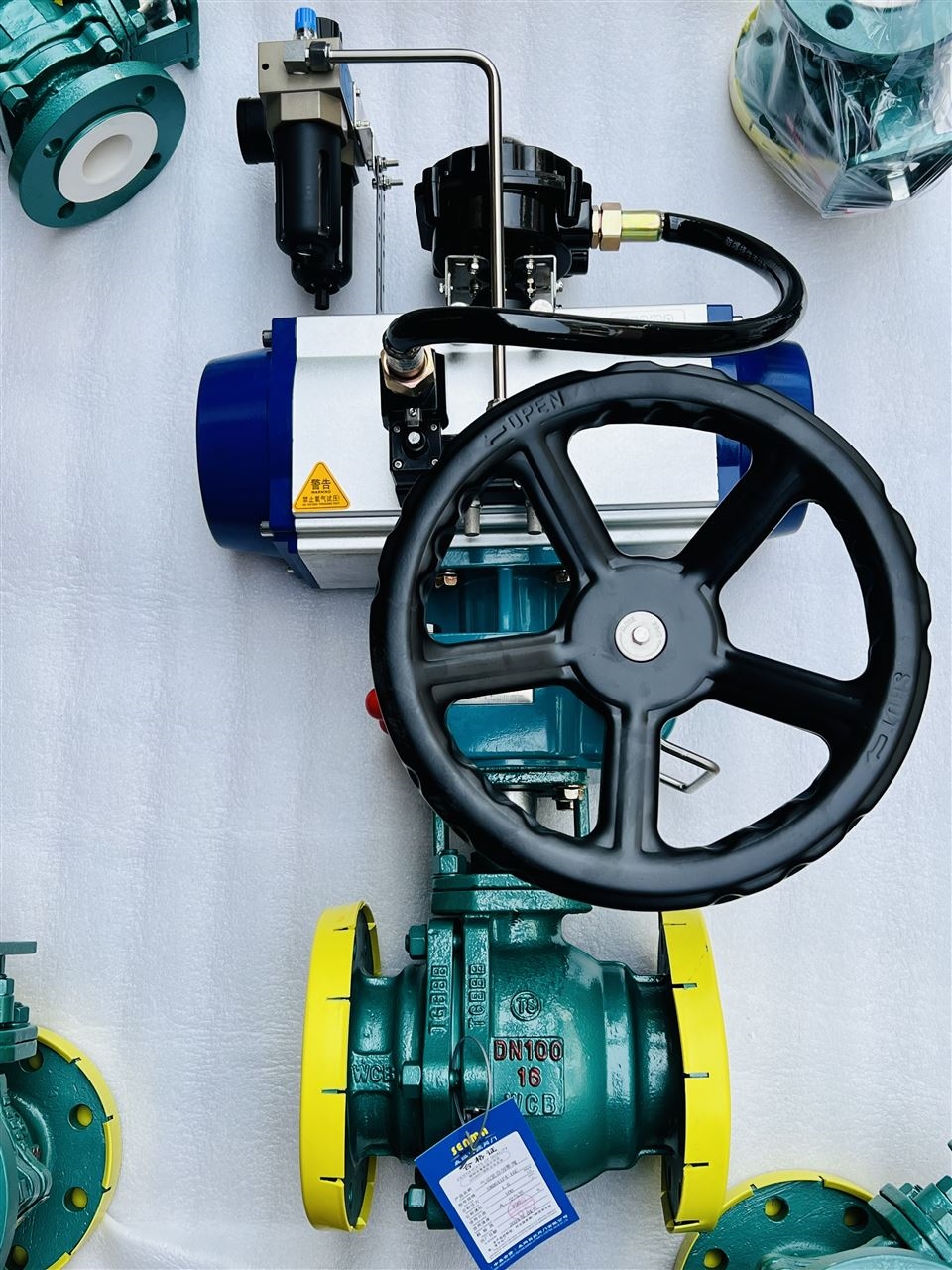

气动衬氟紧急切断阀Q641F4-25C图片
