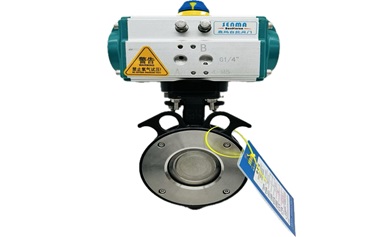

气动蝶阀的选型直接关系到系统的控制精度、密封寿命和运行稳定性。选型时不能只看口径，需要从工艺工况、阀门本体结构、执行机构、附件配置四个维度综合考量。

以下是系统的选型技巧和关键要点：

一、 明确工况参数

在选型前，必须先确认以下核心参数，缺一不可：

介质特性：是气体、液体还是粉末？是否具有腐蚀性、粘稠性、含颗粒物？是否易燃易爆？

温度与压力：介质的高/低工作温度，以及阀门前后的大压差。

控制方式：是只需要开关（切断）还是需要进行流量调节？

二、 阀门本体选型

1. 选对“中线"还是“偏心"结构

中线蝶阀（软密封） ：阀杆中心与阀板中心、阀体中心重合。

特点：结构简单，价格低，密封副为橡胶或PTFE（聚四氟乙烯）。

适用：常温、低压、无颗粒、非腐蚀性或弱腐蚀性的介质。主要用于开关或一般调节。

偏心蝶阀（硬密封/多层次） ：通常为双偏心或三偏心。

特点：阀板开启瞬间脱离阀座，摩擦小，耐高温，耐磨，密封等级高。

适用：高温（>200℃）、高压、高频开关、含颗粒物或强腐蚀性的介质。三偏心蝶阀可实现双向严密切断（零泄漏）。

2. 选择连接方式

对夹式：通过长螺栓穿过阀体两侧法兰固定。体积小、重量轻、成本低，是应用广泛的形式。但拆卸时需拆解管道螺栓，维护稍麻烦。

法兰式：阀体自带法兰，通过螺栓与管道法兰连接。承压能力高、拆卸方便，适合大口径或高压工况。

凸耳式（单法兰）：阀体有凸耳螺孔，常用于管道末端或需要频繁拆卸的设备入口。

3. 选择密封材质

软密封（NBR/EPDM/PTFE）：可达到双向零泄漏，但耐温受限（通常-20℃~150℃）。选型时需注意橡胶材质与介质的化学兼容性（如EPDM（三元乙丙橡胶）不耐油，NBR（丁腈橡胶）不耐高温）。

硬密封（金属对金属）：耐温可达400℃以上，但标准制造下泄漏等级通常为ANSI Ⅳ级或Ⅴ级（有微量泄漏）。如需严密切断，需确认是否采用“软密封+硬密封"复合结构。

三、 执行机构选型

气动执行器是故障点较多的部件，选型原则是 “宁大勿小"。

1. 确定作用方式

双作用：通气开，通气关。断气时保持原位。

适用：对安全要求不高、气源稳定的场合。扭矩大，成本较低。

单作用（弹簧复位）：通气开，断气关（常闭型）或反之（常开型）。

适用：涉及安全联锁、防火、断电断气需自动归位的场合。需注意：由于弹簧力抵消了部分气源压力，其输出扭矩通常小于同规格的双作用执行器。

2. 计算安全扭矩

这是选型的核心环节。执行器的输出扭矩 ≥ 阀门启闭所需扭矩 × 安全系数。

安全系数：

干燥气体或清洁液体：1.2 ~ 1.3

含颗粒、粘稠或易结晶介质：1.5 ~ 2.0

高频动作或工况波动大：建议 1.5 以上

特别注意：介质温度变化会影响密封件的膨胀系数，导致阀门扭矩在高温或低温下显著增大。建议向阀门厂家索取 “温度-扭矩"曲线 进行核对。

四、 附件配置

气动蝶阀的性能很大程度上取决于附件的搭配。

电磁阀：

根据防爆等级选型。防爆区必须选用隔爆型或本安型。

注意电压（DC24V常用，AC220V存在压降风险）。

如果是单作用执行器，需选两位三通；双作用需选两位五通。

限位开关（回讯器）：

用于反馈阀门开关位置。在腐蚀性环境或室外，建议选用全封闭、不锈钢外壳的限位开关，避免机械式微动开关因进水或腐蚀而失效。

气动定位器：

如果用于调节流量，必须配置。

根据精度要求选择：普通工况用机械式；要求高精度、响应快的选用智能型（支持HART、Profibus等总线协议）。

防爆区需选本安型或隔爆型定位器。

气源处理三联件：

必须包含过滤器（过滤杂质和水）、减压阀（稳定气源压力）、油雾器（润滑内部零件）。如果执行器是免维护型（无油润滑），油雾器可省略。

五、 常见选型误区

公称通径（DN）≠ 管道通径：蝶阀的阀板占据流道空间，同等口径下其KV值（流量系数）通常小于球阀或闸阀。如果对流量要求高，建议选大一档口径（例如管道DN100，阀门选DN125），并通过计算确认压降是否在允许范围内。

忽视压差：在高压差工况（如泵出口、压缩机出口），阀板关闭时承受的力矩极大。如果执行器选小了，会出现 “关不到位"或“打不开" 的情况。

介质兼容性：橡胶密封圈与介质不匹配会导致溶胀或硬化。例如，油品介质中误用了EPDM密封，几天内就可能失效。

总结选型流程

确认参数：介质、温度、压力、压差、是否调节。

选阀体：高温高压选偏心硬密封；常温低压选中线软密封。

算扭矩：根据压差和口径计算启闭扭矩，乘以安全系数。

配执行器：根据扭矩反推气缸规格，并决定选双作用还是单作用。

配附件：根据控制逻辑（开关/调节）、防爆等级、气源质量配齐电磁阀、定位器、限位开关及气源处理元件。

如果是用于关键工艺流程或高温高压场合，建议将工况参数提供给森玛自控专业阀门厂进行选型计算，并保留详细的扭矩计算书作为后续调试和维护的依据。
